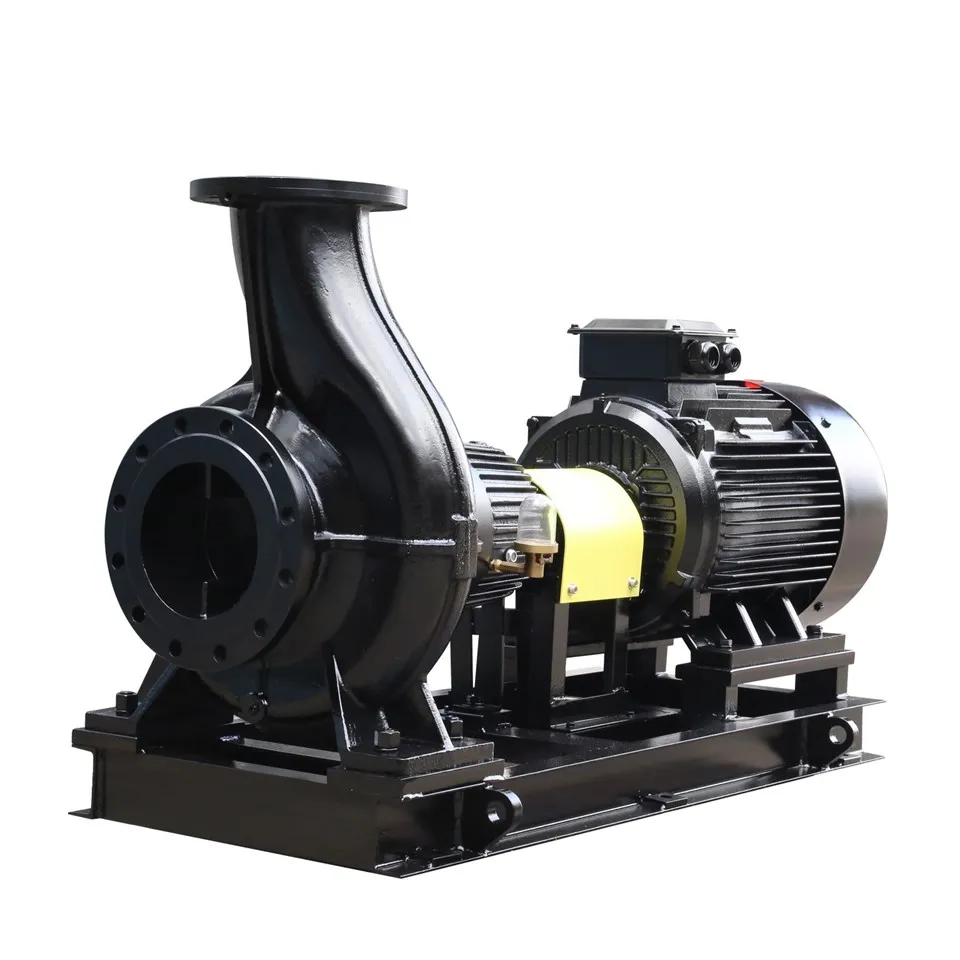

Vége szívó vízszintes szivattyú

A TWX sorozatú vége szívó vízszintes szivattyú elsősorban szivattyútestből, járókerékből, szivattyútengelyből, csapágyból, tömítőeszközből és motorból áll. A szivattyútest általában öntöttvasból vagy öntött acélból készül, jó kopásállósággal és korrózióállósággal, és képes ellenállni bizonyos nyomás és közepes eróziónak. A járókerék a szivattyú alapkomponense, általában bronzból vagy rozsdamentes acélból készül, és a szivattyú tengelyéhez csatlakoztatva egy kulcson keresztül, és nagy sebességgel forog a motor meghajtója alatt, hogy a folyadék energiát nyerjen. A szivattyú tengelye általában kiváló minőségű szénacélból vagy rozsdamentes acélból készül, a járókerék támogatására és a nyomaték továbbítására. A csapágyat a szivattyú tengelyének támogatására használják, hogy biztosítsák annak sima forgását. A gördülőcsapágyakat általában nagy pontossággal és megbízhatósággal használják. A tömítőeszközt a folyékony szivárgás megelőzésére használják. A gyakori formák a mechanikus tömítések és a csomagoló tömítések. A motor biztosítja a szivattyú energiáját, és a szivattyú tengelyéhez csatlakoztatva van egy tengelykapcsolón keresztül. Különböző felhasználási követelmények szerint választhatók különböző teljesítmény- és feszültségszintű motorok.

• A TWX csővezeték keringési vége szívó vízszintes szivattyú egy vízszintes egylépéses egyfokozatú (axiális szívó) centrifugális szivattyú. A szivattyú bemeneti nyílását és kimenetelét a csővezetékhez kapcsolták, és 380 V/50Hz/YE3 vagy YE4 és YE5 sorozatú B3 standard motorokkal és mechanikus tömítésekkel vannak felszerelve.

• A teljes TWX terméksorozat tervezési hőmérséklete 150 fok. A szivattyú tervezési nyomása, amelynek névleges névleges feje kevesebb vagy 80 méteres, 16 bar, és a bemeneti és kimeneti karimákat, valamint a nyomást hordozó határfal vastagságát a 16 bar. A szivattyú tervezési nyomása, amelynek nominális névleges feje 125 méter, 25 bar, a bemeneti karimát a PN16 szerint kell megtervezni, és a kimeneti karimát és a falvastagságot a PN25 szerint tervezik.

• A végső szívó vízszintes szivattyútest és a TWX járókerék alapvetően megegyezik a TPW -vel, és a kimeneti átmérő DN32 ~ DN350. Közülük a DN150 hozzáad egy 2- pólusmotorral, 80 m -rel és 125 m -es fejlõdéssel, valamint a járókerék névleges 250 mm -es és 315 mm -es specifikációival.

• A TWX termékek tervezési sebessége 2960/1480/985RPM.

• A szivattyútest és a járókerék üres ürei a TWX -ről ésTpwgyakoriak. A TWX független szivattyútakaróval és csapágy felfüggesztésével rendelkezik. A szivattyútest, a szivattyú burkolata és a kötőelemek képezik a szivattyú nyomást hordozó határát. A szivattyú rotorja által a működés közben generált tengelyirányú erőt és sugárirányú erőt a felfüggesztési alkatrészek csapágyai hordozzák. A szivattyú és a motor csatlakoztatva van és rögzítve van a közös alapon egy standard membráncsatlakozáson keresztül. A szivattyú szétszerelésekor nincs szükség a csővezeték és a motor áthelyezésére. Szivattyúcsoportok esetében, amelyek motorjainak alacsonyabb vagy azzal egyenlő 7,5 kW értéke van, egy hajlított alapot használnak, amelyet a beton alapon rögzítenek tágulási csavarokkal vagy acél csavarokkal rögzítve a beágyazott fémlemezre; A 11 kW -nál nagyobb vagy egyenlő motorok szivattyúcsoportjai esetén acél hegesztett szerkezeti alapot használnak, és az alapot az alapon rögzítik a másodlagos fugorral ellátott horgonycsavarok.

• A Twx End szívószivattyúra felszerelt motorok mind bezárva vannak, léghűtéses, háromfázisú aszinkron mókus ketrec standard motorok. Fő műszaki követelményeik megfelelnek a vonatkozó GB vagy IEC szabványoknak, és a gép mérete 80m1 ~ 355L. YE3 standard, YE4/YE5 Opcionális, B3 típus

A relatív páratartalom kevesebb vagy 95% -kal.

Az IP55 védelmi szintje

Szigetelési szintű osztály

Forgatási irány: Az óramutató járásával megegyező irányban a motor ventilátorának végétől a szivattyúig

A motor elindításakor meghajtja a szivattyú tengelyét és a járókeréket, hogy együtt forogjon. A járókerék centrifugális erőt generál a forgás során, és alacsony nyomású területet képez a járókerék közepén. A folyadékot a járókerék középpontjába szívják a külső légköri nyomás vagy a rendszer nyomás hatására. Ezután a centrifugális erő hatására a folyadék a járókerék pengék mentén a járókerék külső széléhez áramlik, kinetikus energiát és nyomásenergiát kap, és a szivattyúk kimenetéből ürítik. Mivel a folyadék folyamatosan ürül, folyamatos alacsony nyomást képez a szivattyú bemeneti nyílásán, így a folyadék folyamatosan beszívható a szivattyúba, megvalósítva a folyadék folyamatos keringését és szállítását.

• A szivattyú teljes szerkezete előrehaladott és ésszerű. A szivattyút és a motort egy közös alapra kell felszerelni egy meghosszabbított membráncsatlakozáson keresztül, amely könnyen szétszerelhető és összeszerelhető.
• Szabványos nagy hatékonyságú YE3 (3. szintű energiahatékonyság) Háromfázisú aszinkron motor vagy opcionális ultra-nagy hatékonyságú YE4 (2. szintű energiahatékonyság) vagy YE5 (1. szintű energiahatékonyság) standard motor az ügyféligény szerint.
• A hatékonyabb szivattyúáramlási alkatrészek hidraulikus optimalizálásának kialakítása, csökkentse az energiafogyasztást, az ajánlott működési tartomány {0}}. 1,0qn, 1,1qn és 1,2qn.
• A megfelelő szivattyú bemeneti átmérőjű kialakítása fenntartja az ésszerű bemeneti áramlási sebességet, csökkenti a veszteségeket, biztosítja a nagy hatékonyságot és figyelembe veszi a nagy kavitációs ellenállást.
• Alkalmazható a csővezeték -rendszer különböző átmérőjére és a nyomásszint -konfigurációkra a helyszínen.
• A járókerék külső átmérőjét a vágás után a tengely teljesítménye szerint kell meghatározni az 1,2QN áramlási ponton, amely elég közel van a motor névleges kimeneti teljesítményéhez, hogy a motor működjön a nagy hatékonysági zónában, amely biztonságos és megbízható.
• A járókerék fém formákból és a CNC megmunkáló központok által készített precízöntőkből készül. A Design Flow Channel Center nagymértékben véletlen egybeesik a megmunkálási referenciaközponttal, és a jobb hidraulikus és mechanikai egyensúly miatt a szivattyú zökkenőmentesebben működik.
• A szivattyúház cserélhető tömítőgyűrűvel van felszerelve, hogy a szivattyú mindig hatékony állapotban maradjon.
• A különböző folyadékhordozókhoz alkalmas mechanikus tömítések konfigurálhatók.
• Két különböző szerkezeti alaptervet terveztek az egyszerű ellenőrzéshez és karbantartáshoz.
• A végső szívó vízszintes szivattyú test és a szivattyú fedele háromdimenziós, majd CNC-vel megmozdítva van. A penész átfolyó részének dimenziós eltérését a 0. 2 mm-en belül szabályozzuk. A bevont homoköntési folyamatot és a gép modellezését alkalmazzák. Az öntvény méret pontossága elérheti a CT7 szintet, és az öntés felületi érdessége 12,5 μm alatt van. Az öntvényt a Tianquan importált kettős asztali megmunkáló központjában rögzítik, hogy a teljes alkatrész feldolgozását egy rögzítéssel végezzék. A feldolgozási pontosság mikron szinten van, biztosítva az összes feldolgozott alkatrész dimenziós toleranciáját és formáját és helyzettűrését. A feldolgozás után az öntést védik, majd elektroforetikusan kezelik a korrózióállóság javítása érdekében. A DN250 és annál magasabb szivattyútest Tianquan Blue vagy fekete spray -festék.

• A TWX szivattyú teljes üzemi hőmérsékleti tartománya {{0}} fok -+150 fok. A 16 bar szivattyúknál a standard BTSE kiegyensúlyozatlan gumi fújó tömítés közepes hőmérséklete 0 fok -+120 fok.
• Ha a szivattyúzó közepes hőmérséklet -25 fok -0 fok vagy -25 fok -120 fok, akkor ajánlott az LSSE tömítés kiválasztása, és a súrlódási pár c/sic -ről sic/sic -re változik;
• Ha a közepes hőmérséklet +120 fok -+150 fok, kérjük, adja meg a megrendelés sorrendjét, és az STSE kiegyensúlyozott pecsét szükséges.
• A 25 bar szivattyúknál a standard STSE kiegyensúlyozott tömítés közepes hőmérséklete 0 fok -+150 fok.
• Ha a szivattyúzó közepes hőmérséklet -25 fok -0 fok vagy -25 fok -120 fok, akkor az SSSE -tömítés kiválasztása, és a súrlódási pár SIC/sic.
• Ha a szivattyúzó közepes hőmérséklet +120 fok ~ +150 fok, akkor az STSD -tömítés kiválasztása ajánlott.

1. HVAC rendszer: Forró és hideg vízkeringéshez használják az energiahatékonyság javítása érdekében.
2. Ipari keringési rendszer: mint például a kazán takarmány -víz, a hűtővíz keringése, a feldolgozó víz stb.
3. Települési vízellátás: A vízellátó vízellátáshoz az elégtelen víznyomás problémájának javítása érdekében használják.
4. Mezőgazdasági öntözés:A mezőgazdasági területek öntözési és sprinkler öntözőrendszeréhez használják.
5. Tűzoltási rendszer: A vízkeringés tűzoltásához használják a sürgősségi vízellátási kapacitás javítására.

Ha a szivattyúzott táptalaj sűrűsége vagy kinematikus viszkozitása magasabb, mint a víz, akkor az:

1. Jelentős nyomásesés
2. A hidraulikus teljesítmény lebontása
3. Megnövekedett energiafogyasztás

A fenti esetekben nagyobb teljesítményű motort kell használni.
Ha a közeg ásványolajat vagy vegyi anyagokat és más folyadékokat tartalmaz, a vízen kívül, akkor megfelelő Q-gyűrűt kell kiválasztani.

• Telepítési hely: Szilárd alapra kell felszerelni, biztosítani a vízszintes elhelyezést és csökkenteni a rezgést.
• Vezetőcsatlakozás: A bemeneti és kimeneti cső átmérőjének meg kell egyezniük, hogy elkerüljék a szivattyú testét befolyásoló csővezeték feszültségét.
• Rendszeres ellenőrzés: Ellenőrizze a csapágy kenését, a tömítési állapotot és a motoros működési állapotot a hosszú távú stabil működés biztosítása érdekében.
• Fagadó mérések: Hideg területeken fagyálló védelmet kell végezni annak megakadályozására, hogy a vízszintes szivattyútest vége a fagyásban és a repedésben legyen.
